国内老牌墙板机设备机械专业生产厂家-山东兴玉机械

浏览:1617 次   【字体:    】   加入收藏

山东兴玉机械科技有限公司坐落于山东淄博。始建于1996年,是专业研制、生产“兴玉”牌预应力混凝土预制构件成型机的公司。公司于2006年通过 IS09001: 2000质量体系认证,并被山东省科技厅认定为高新技术企业。2007年与山东理工大学联合成立“淄博市混凝土预制构件成型机械工程技术研究中心”,是混凝土预制机械设备-墙板机专业制造商:

墙板机一、墙板机技术创新点

1、运转可靠性高;标准化程度高;产量高;成本低;适应不同地区多种材料;节能生产过程无噪音无三废排放

2、采用螺杆推进挤压成型工艺,提高墙板材料密实度,从而改善墙板材料性能,预防板面开裂;

3、从物料配比、设备自重到螺杆送料绞刀的结构、尺寸、转速、底径锥度,再到振动装置的振幅、频率、激振力等各种参数都经过反复试验论证,从而保证设备和产品质量。

4、与主机配套的各种辅助设备配备齐全,生产得心应手。

三、墙板机设备优势

挤压墙板机是通过主电机提供动力并传递至减速箱,带动螺旋送料搅刀,按设定的旋向,将来自料斗的混合料不断推送至成型腔,混合料在搅刀挤压和振动器连续激振的双重作用下不断被挤压振实,搅刀推挤物料产生的反作用力推动成型机按设定的方向直线移动,实现长线作业,连续制板的功能。具有下述优势:

1、墙板机主体系统:

1)机体起落可根据客户要求由手工、千斤顶升降改为全自动液压升降,以提高工作效率;

2)更新主电机和重新设计电机座,使主电机基本处于成型机对称中心位置,以增加整机运行的稳定性;

3)更新传动箱的设计。调整边刀转速和旋向,实现墙板边、心部位密度均匀,解决了国内成型机生产隔墙板普遍存在的“边松”或“心松”现象;

4)螺旋铰刀采用不同内径、提速、旋向,提高了螺杆供料的均匀度;

5)铰刀、边模板、震动板、副筋沟、导料板等易损部位全部镶焊硬质合金,增强其耐磨性,大大提高使用寿命;

6)导料系统内置布筋专用通道及有利于钢丝调直的张紧装置,墙板上下面均可布预应力钢筋,钢筋直径可达6mm;

7)通过改变弹性原件受力状态调整振幅,自行设计、更换振动器中不同规格尺寸的偏心块调节激振力,实现振幅和激振力的最佳配合,要达墙板各处密实度均匀,表面平整。

8)底架采用分体式设计,左右大梁采用防震、防松式连接,安装、调试及拆卸方便灵活,提高了整机运行稳定性。

2、墙板机生产配套设备

除主机—成型机外,轻质墙板成套技术装备中,还包括强制式混凝土搅拌机、粉碎机、电动切割锯、拉料车、起板器、运板车等,其技术性能均具特色。其中强制式混凝土搅拌机采用大齿轮传动自动供料,转速快,拌料均匀,易操作,故障率低,使用寿命长。

四、墙板机技术参数

型号(厚度-宽度)

振动器功率

(Kw)

电机 功率

(Kw)

成型速度

(m/min)

孔数 形状

板材重量

(Kg)

机器重量

(Kg)

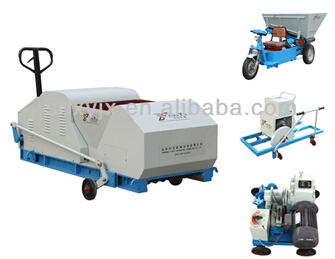

机器图片 板材图片
HQJ90-600墙板机 0.8 4 1.3-1.5 7 圆孔 70 1031 墙板机
HQJ120-600墙板机 3 5.5 1.3-1.5 5 圆孔 110 1300 - -
HQJ150-600墙板机 3 7..5 1.3-1.5 4 圆孔 130 1450 -

五、应用范围

轻质隔墙板广泛应用于框架结构的高层建筑、工业厂房、楼堂馆所、民用住宅,以及旧房改造的分室、分户、卫生间、厨房、隔断等非承重墙体建设,特别适用于防火要求较高的公共娱乐场所使用。具有轻质、隔音、隔热、防潮、防火等优点,施工简便快速,降低建筑物自重,有利于改善建筑功能,节约工程造价,节约能源,是建设部重点推荐使用的“绿色建筑节能轻质墙体材料”。

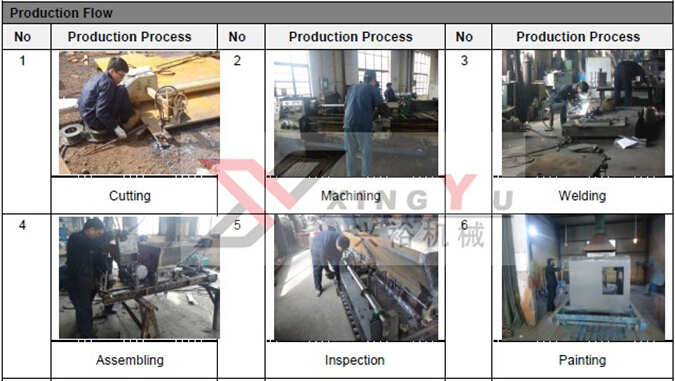

六、生产实拍

墙板机生产实拍

七、质量标准

产品质量符合《JG/T169—2005 建筑隔墙用轻质条板》标准。

八、效益分析

(一)、建厂条件(年产15万平米)

1、场地面积:2000m2,其中台座面积800-1000 m2,台座投资约需4万元。征地、房建、工棚建设费另计。厂区要求地形平整,运输方便。

2、工业用电:三相四线,动力30KW以上。

3、厂区供、排水通畅。

4、设备投资:12-15万元。

5、流动资金:10万元以上。

(二)、经济效益

1、生产成本(以 90mm厚轻质隔墙板核算)1)普通3.25#硅酸盐水泥:13公斤/m2 ,约4元/m2。2)轻质骨料(炉渣、粉煤灰等):约3元/ m2。3)低碳钢丝(Φ1.6-1.8mm):约2元/m2。4)水电费:约0.5元/m2。5)生产工资:约2元/m2。6)设备折旧:约0.1元/m2。7)管理、销售:约2元/m2。成本合计:约13.6元/ m2。  -如需安装,安装费15-20元m2(含运输费、人工费、辅料费)

2、参考售价(以 90mm厚轻质隔墙板核算)

1)轻质墙板:40-50元/m2。

2)工程安装:60-70元/m2。

3、效益估算:年销售轻质墙板5万平米,实现利税约150万元;年销售轻质墙板10万平米,实现利税约300万元; 年销售轻质墙板15万平米,实现利税约450万元。

(三)、环境效益

1、节约保护土地资源,每平方米墙板相当于66块标砖墙体,每使用10000M2隔墙板,可以节约1亩土地。

2、节煤:1万块标砖用煤0.62T,使用1万平方米条板可节约标煤40T,同时减少空气污染。

3、利废:使用10000M2隔墙板,可利用工业灰渣600M3。

4、提高施工效率,缩短建筑周期:使用条板砌墙是用砖砌墙速度的五倍。

5、降低建筑重量:相同面积墙板的重量仅为实心砖墙的三分之一。大幅度减轻重量,可以减少基础的承载力,降低工程造价。

6、增大使用面积:使用隔墙板可以减少墙体占用面积,每套房增加使用面积10%左右。

7、轻质隔墙板的工业灰渣、废渣添加量大于40%,符合国家产业政策,享受政策优惠。

九、技术服务

一)、设备配置(年产5-15万平米)

墙板机主机:(一台);强制式混凝土搅拌机(一台);粉碎机(一台);电动切割锯(一台);拉料车(二台);起板器(一副);运板车(一辆)。

二)、服务内容

1、提供场地施工建设图纸,施工方案,指导施工。

2、提供LB螺旋挤压墙板机主机及配套设备。

3、上门安装设备,根据当地原料资源设计配方,指导生产。

4、长期提供技术咨询服务,按出厂价提供配件。

5、提供轻质隔墙板施工规范。

十、轻质隔墙板与其它墙体材料性能对比

材料名称

厚度 mm

重量kg/m2

吸水率%

安装建设

增加面积(%)

涂刷后

防震

单点吊挂

隔音

建筑隔墙用轻质条板

90

80-90

3-6

10-15

无脱落

1500N

24h

≥42

GRC板

90

60-70

15-25

10-15

脱落

800N

24h

≥34

加气块

120

200

90

25-30

没有

脱落

800N

24h

≥38

空心砖

120

240

95

28-31

没有

一般

较差

900N

24h

≥38
